在做工业设备的人机界面时，很多“显示效果、可靠性、功耗、寿命”的争议，往往不是出在品牌，而是出在对规格书细节理解不一致。以天马 P0650VGF1MA10 为例，它属于 6.5 英寸 VGA（640×480）的工业用 TFT-LCD 液晶模组，规格书封面标注为工业显示模组规格文件（Final Spec），并给出签核日期信息，可作为工程评审的依据之一。

联系官方代理

原装LCD液晶屏现货,支持定制

打开百度APP立即扫码下载

免费咨询

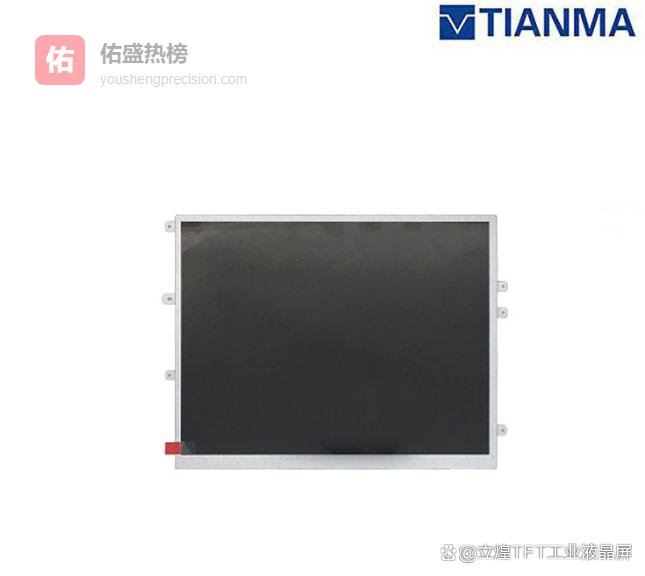

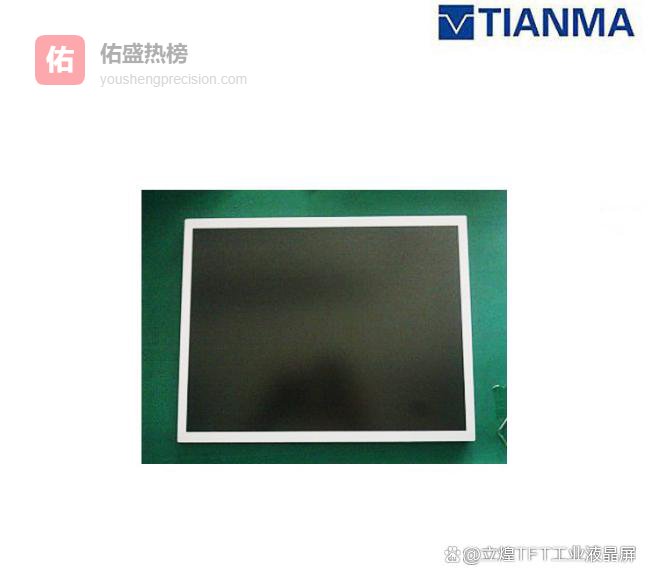

这块屏的定位：6.5" VGA + LVDS，更像“工控经典盘”从官方产品信息与规格书可交叉验证到它的基本画像：6.5 英寸、640×480、4:3、LVDS 接口，并覆盖 -30~80℃ 的工作温度范围；在工控、医疗、户外便携终端这类对“可读性 + 环境适应”有要求的场景里，VGA/4:3 依然很常见（尤其是替换老平台时）。

关键参数快照

下面这些信息，建议在选型表里单独做成“硬门槛列”，因为它们直接影响接口匹配、亮度预期、功耗与可靠性边界。分辨率：640×RGB×480（VGA）亮度：规格书给出 Luminance Min 600 / Typ 800 cd/m²（测试条件与背光电流相关）对比度：Min 600 / Typ 900可视角：四方向 Typ 88°（规格书同时给出 Min 75°）响应时间：Typ 25 ms（Max 35 ms）色域：NTSC Min 65% / Typ 70%均匀性：Uniformity Min 75% / Typ 80%模组外形/AA：官方产品页给出 Module Size 153×118×10.9 mm、Active Area 132.48×99.36 mm（对结构替换很关键）

液晶屏幕

功耗到底高不高：别只盯“背光功耗”，要拆成两路算

很多人讨论“液晶模组功耗高不高”，实际是在问：整机电源/散热能不能扛住峰值，以及 调光后有没有余量。P0650VGF1MA10 的规格书把功耗拆得很清楚：1、面板逻辑电源（VCC 3.3V）VCC：3.2~3.4 V（Typ 3.3V）IVCC：Typ 163 mA面板功耗：Typ538 mW（白画面测试图样）上电浪涌电流：Max 1.5 A（需要关注电源软启动/去耦）2、背光电源（VLED 12V 路）VLED：9~13 V（Typ 12V）IF：Typ 120 mA（100% duty）背光功耗：Typ 2364 mW（100% duty）PWM DIM：频率 0.1~100 kHz，占空比 1~100%背光寿命：Typ 70000 h（同时给出 50000 h 最小值口径；寿命与温升/电流相关）把两路加总，在规格条件下可得到一个便于工程评估的“典型总功耗”：0.538 W（面板） + 2.364 W（背光） ≈ 2.902 W（典型）这意味着：如果你把它当作“常亮 800nit”的工业液晶屏来用，系统在 3W 级别预留电源与热设计会更稳妥；若长期在中低亮度运行（PWM 降占空比），背光功耗会明显下降，但也要留意低频 PWM 可能引入的拍照条纹或人眼敏感问题（工程上通常会把 PWM 频率设得更高并做实测验证）。

液晶屏幕

接口与连接器：

LVDS 20pin + 背光 6pin，模式脚别忽略LCD 接口（CN1，20pin）规格书给出连接器型号与引脚定义：Connector type MSB24013P20，匹配端 P24013P20 或 DF19-20S-1C。其中有一根 Mode 脚用于 6bit/8bit 模式选择（L=6bit，H=8bit），这类信息如果漏掉，轻则颜色异常，重则无法正常显示。背光接口（CN2，6pin）背光侧连接器为 MS24016RHD，匹配端 STM P24016；引脚包含 12V 输入（VLED）、GND、LED ON/OFF、PWM DIM。也就是说，这不是“只给一组 LED+ / LED让你外置恒流”的那种最简结构，而是明确给了控制脚位，整机设计上要把控制逻辑纳入电源时序与 MCU/背光板方案里。

上电时序与可靠性：决定“能不能长期不黑屏”

上电/关断时序规格书给出 VCC、LVDS 信号、LED ON/OFF、PWM、VLED 的时序约束（例如 VCC 稳定到 LVDS 信号、信号到背光使能的间隔范围等）。这类约束常被忽略，但它直接关系到花屏、偶发黑屏、重启不亮等“疑难杂症”。绝对最大额定与环境边界工作温度 -30~80℃，存储 -40~90℃还对湿度在不同环境温度下的上限做了限制，并明确“不允许凝露”可靠性测试项目（用于评估工业场景风险）规格书列出高低温运行/存储、湿热、温度冲击、ESD、振动、机械冲击、包装振动与跌落等条件（例如 ESD 空气 ±8kV、接触 ±4kV；机械冲击 60G/6ms 等）。工程上可以据此把显示模组放进整机的可靠性矩阵，而不是只看“卖家口头描述”。

适合哪些应用场景

户外/半户外手持终端、农业/工程设备仪表：亮度 Typ 800 cd/m²、宽温、LVDS 易于接入传统工控主板，适合对可读性有要求的场景。医疗与工业 HMI（4:3 旧平台替换）：VGA/4:3 在存量项目里很常见，替换时结构尺寸、AA、接口脚位更重要。车载/特种车辆的非娱乐屏：更关注耐温、震动、ESD 与供电瞬态管理，规格书的可靠性条目能提供评审依据。

常见问题

Q1：这块屏的逻辑电源是多少？A：VCC 典型 3.3V，范围 3.2~3.4V，规格书同时给出典型电流 163mA 与面板功耗 538mW（白画面）。Q2：背光电压是不是固定 12V？A：背光侧 VLED 给出 9~13V（典型 12V），并有 LED ON/OFF 与 PWM DIM 控制脚。Q3：功耗大概怎么估？A：典型条件下可用“面板 0.538W + 背光 2.364W ≈ 2.902W”做电源与热设计预估；实际会随 PWM 占空比与亮度策略变化。Q4：LVDS 是 6bit 还是 8bit？A：规格书在 CN1 定义了 Mode 脚，L=6bit，H=8bit；项目需要按主控与色深目标配置。Q5：为什么有的项目会遇到偶发黑屏/花屏？A：常见原因是上电/关断时序没按规格控制（VCC、LVDS、背光使能、PWM、VLED 的先后与间隔），或忽略了浪涌电流与去耦设计。
