楼宇自控系统的施工并非简单的设备堆叠，其本质是实现建筑内各类机电设备从独立运行到协同工作的状态转变。这一转变的核心在于构建一个能够感知、分析、决策并执行命令的数字神经系统。施工全过程，即是这一神经系统从物理连接到逻辑成型的实体化过程。

建筑设备监控源头厂家

主营BA楼宇自控、IBMS集成与三维数字孪生平台等

打开百度APP立即扫码下载

免费咨询

理解该系统施工，需从信息流的产生与终结入手。一切控制始于数据，终于动作。施工的首要环节并非安装大型主机，而是部署系统的末端感知与执行单元。

01末端设备的精准定位与安装

末端设备是系统与物理环境交互的触手，其安装质量直接决定数据采集与指令执行的可靠性。这一阶段的关键在于根据设备功能与建筑空间特性进行精准定位。

1 ▣ 感知类设备的部署逻辑

温度、湿度、二氧化碳浓度、光照度等传感器，其安装位置需避开气流死角、阳光直射、热源辐射等干扰区域。例如，室内温度传感器应置于能代表该区域平均温度的位置，而非靠近窗户或空调出风口。对于风道内的温湿度传感器，则需保证探测元件充分接触气流，且位于风道平直段以确保测量稳定性。

2 ▣ 执行类设备的接口适配

电动阀门、风阀执行器、变频器等设备，安装核心在于机械接口的精确匹配与控制信号的正确连接。例如，安装水管上的电动调节阀时，多元化确保阀体流向与管道介质流向一致，阀杆处于垂直方向以保证受欢迎调节特性。执行器的行程需与阀门全开、全闭位置精确校准，避免机械过载或调节不到位。

3 ▣ 电力与信号线路的分离敷设

为减少电磁干扰，传感器使用的低电压信号线（如4-20mA、0-10V）多元化与动力电缆、照明线路分开敷设，保持规定的平行间距或采用屏蔽管缆。这是保障数据采集准确性的基础物理规则。

02控制网络的拓扑构建与连通

当末端设备就位后，需要构建将它们连接起来的控制网络。这并非简单的“拉线”工作，而是依据通信协议和建筑结构，设计并实现一个稳定、高效的数据通路。

1 ▣ 网络拓扑的选择依据

常见的控制网络拓扑包括总线型、星型、环型及其混合结构。选择依据在于设备分布密度、通信可靠性要求及线路成本。例如，对于楼层内分布密集的空调机组、风机盘管控制，采用一条总线串联各控制器是高效选择；而对于位置分散的变配电监测点，可能采用星型拓扑汇集到区域网关更为合理。

2 ▣ 通信介质的施工要点

采用双绞线（如RS-485）的网络，需严格遵循手拉手式接线，避免星型分支，终端电阻多元化正确安装以消除信号反射。采用光纤的网络，则需关注光纤熔接的损耗值，以及弯曲半径不得小于规定值，防止光信号衰减。无线传感网络的部署，则需在现场进行信号强度测试，避开混凝土承重墙等强屏蔽体造成的通信盲区。

3 ▣ 控制器的功能区域划分

直接数字控制器（DDC）作为区域控制核心，通常按建筑功能区（如一个楼层、一套空调机组、一片照明区域）进行配置。安装位置应选择在环境相对稳定、便于检修的弱电间或设备机房内，并为其提供独立的不间断电源，确保在市电故障时仍能维持关键监控与联动。

03中心系统的集成与数据映射

控制网络将数据汇集后，需要由中心系统进行统一处理与展示。此阶段施工的重点是软件层面的逻辑构建与数据库建立，而非硬件安装。

1 ▣ 点表的建立与核对

点表是系统内所有监控点的总清单，包含每个点的物理位置、设备类型、信号类型、控制器地址等信息。施工中需根据设计图纸与现场实际，逐一核对并录入系统，确保数据库中的每一个“点”都与现场设备一一对应，这是所有智能功能的基础。

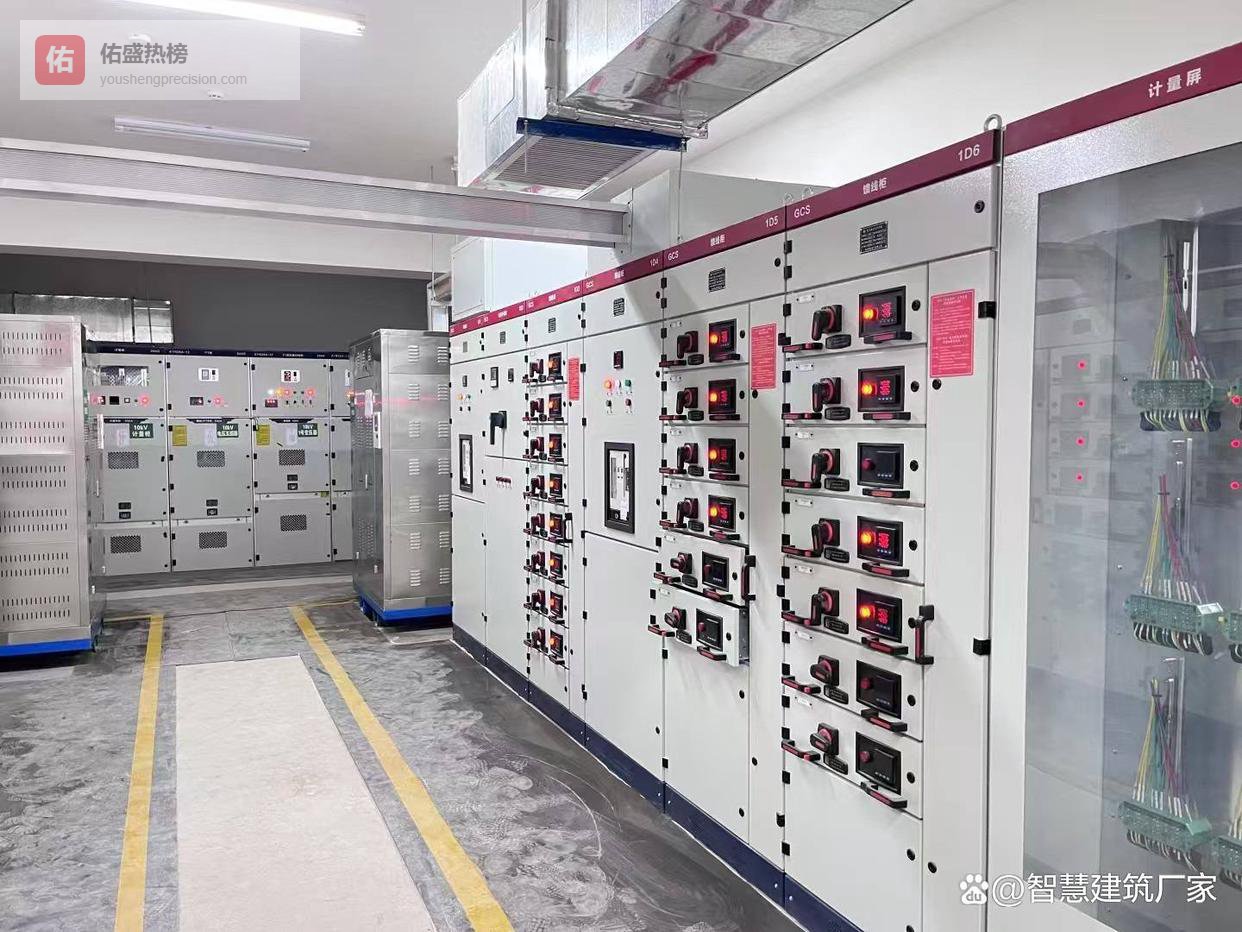

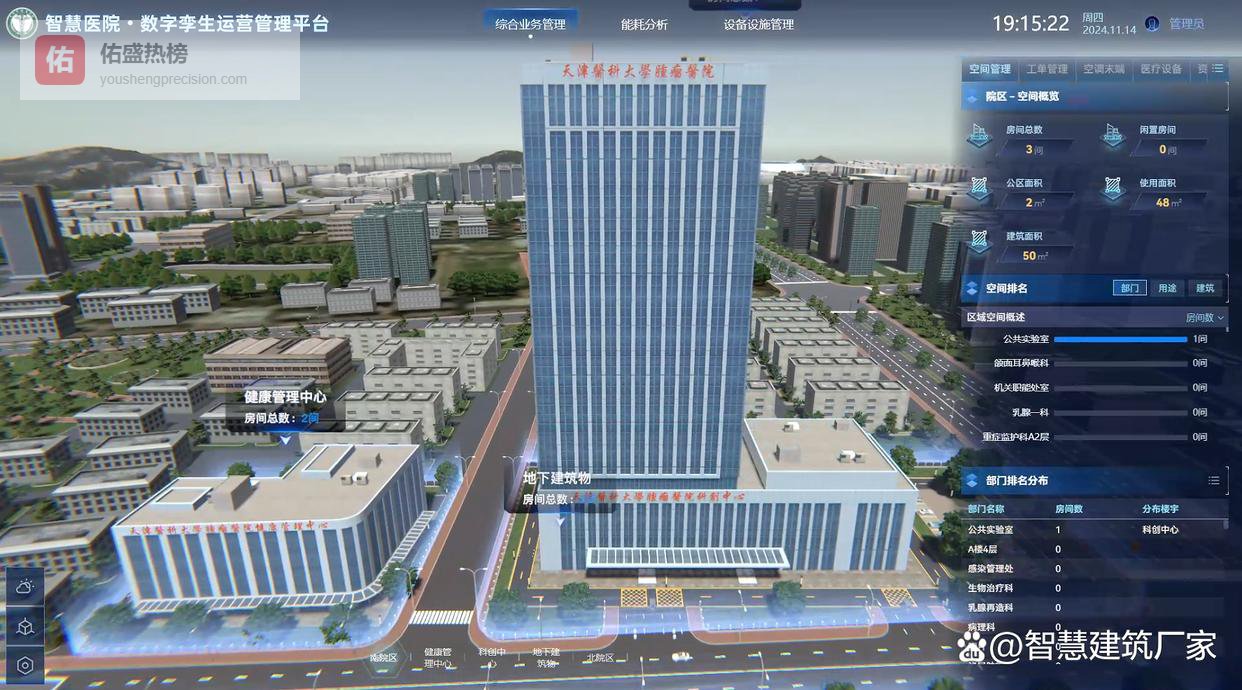

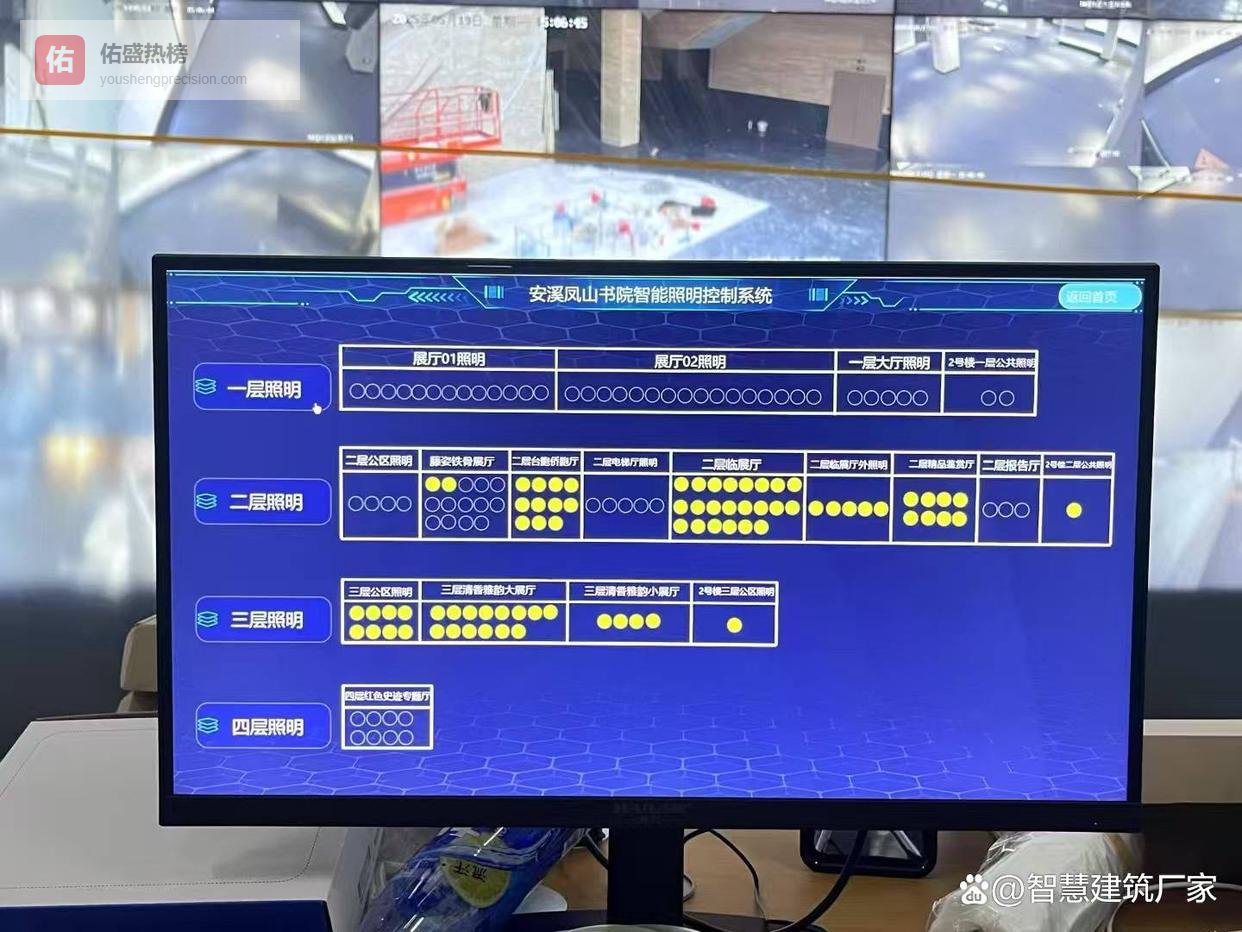

2 ▣ 图形界面的空间化构建

操作员站上显示的建筑平面图、系统图，并非简单的背景图片。每个图形元素（如风机图标、温度数值显示框）都多元化与点表中的具体数据点进行绑定。施工内容包括绘制或导入建筑矢量图，并在图上精确放置动态数据元素，实现可视化监控。

3 ▣ 控制逻辑的离线编程与模拟

在系统正式投入运行前，主要的控制策略（如时间表启停、温湿度闭环调节、连锁启停）应在软件平台上完成编程与模拟测试。例如，模拟一个火灾报警信号，验证其是否能按逻辑触发新风机关闭、排烟风机启动、非消防电源切断等一系列动作，确保逻辑正确性。

04系统联调与参数整定

当硬件连通、软件就绪后，系统进入联调阶段。这是将静态系统激活为动态智能系统的关键步骤，核心工作是让控制算法适应真实的建筑物理特性。

1 ▣ 单设备功能调试

逐一对每台受控设备进行手动点动测试，确认其启停、调节方向与控制指令一致。检查传感器读数与现场手持仪表的测量值进行对比校准，修正偏差。

2 ▣ 闭环控制回路的整定

这是技术性最强的环节之一。以空调水系统压差控制为例，调试人员需在系统运行中，观察压差传感器反馈值与设定值的偏差，调整变频器的比例、积分、微分参数，使系统既能快速响应末端阀门开度变化带来的压力波动，又能保持稳定，避免水泵频率频繁振荡。这个过程高度依赖调试人员的经验和对系统动态特性的理解。

3 ▣ 跨系统联动测试

测试楼宇自控系统与消防系统、安防系统、照明系统等第三方系统的通信接口与联动逻辑。验证当消防系统发出火警信号时，楼宇自控系统是否能准确接收并执行预定的设备联动程序，且不产生误动作。

05运行优化与能效模型介入

系统基本功能稳定后，施工的延伸阶段进入深度优化。目标从“实现控制”转向“实现优秀控制”，此时需要引入运行数据与更高级的算法模型。

1 ▣ 运行数据的采集与分析

系统持续记录关键设备的运行时间、能耗数据、环境参数变化曲线。通过对这些数据的分析，可以发现设计阶段未考虑到的运行问题，如部分区域空调过冷过热、设备在低效区运行等。

2 ▣ 时间表与设定值的动态优化

根据建筑实际使用情况，优化设备启停时间表。例如，根据历史数据，将空调提前开启时间从固定的早上7点，调整为根据室内外温差动态计算。在过渡季节，动态调整新风阀开度设定值，在保证室内空气品质的前提下，创新化利用自然冷源。

3 ▣ 预测性控制策略的引入

基于建筑热惰性、天气预报、人员日程等信息，构建简单的预测模型。例如，在夏季午后高温时段来临前，提前预冷建筑，利用建筑体蓄冷，以平抑用电高峰负荷。这种策略的实施，标志着系统从反馈控制向前馈-反馈复合控制的演进。

楼宇自控系统的施工全流程，是一个将信息逻辑层层嵌入建筑物理实体的精密过程。它始于末端设备的精准定位，经由稳定网络的构建与数据映射，在系统联调中实现动态适配，最终在运行优化中达成能效与舒适性的平衡。成功的施工不仅在于硬件与软件的安装，更在于通过调试与优化，使这套数字神经系统能够深刻理解并适应其所服务的独特建筑本体，从而释放其真正的智能调控潜力。
