在电力线路、通信光缆等线缆的敷设与回收作业中，线缆盘需要被稳定支撑并能够灵活转动。一种被称为宁夏梯形放线架的设备，因其特定的结构形态，在相关作业场景中有所应用。其名称中的“梯形”并非指代地理区域，而是对其主体支撑结构几何特征的直接描述。本文将从一个具体的物理现象切入，解析其设计原理与功能实现。

优选商家

免费咨询

01切入：一个关于稳定与倾覆的力学问题

当重达数吨的满载线缆盘被置于支架上时，设备面临的核心力学挑战是抵抗倾覆力矩。线缆盘与支架构成一个系统，该系统在放线或收线过程中，会受到来自线缆的牵引力、盘体自身的重力以及可能的地面不平整带来的扰动。若支架设计不当，整个系统可能绕其支点发生旋转倾倒，导致安全事故。梯形结构的选择，正是针对这一问题的直接回应。其设计并非源于美学考虑，而是力学平衡要求的必然结果。与常见的矩形或三角形支撑相比，梯形的形态在提供必要支撑跨度的通过特定的角度与底边宽度配置，优化了整体的稳定域。

02拆解：从“梯形”到功能模块的映射

将“宁夏梯形放线架”这一整体概念进行拆解，可以将其视为三个关键功能模块的有机组合：梯形底座框架、高度调节机构、盘轴承载系统。这种拆解方式跳出了从整体到局部的常规描述，直接将几何特征与工程功能对应。

01 ▣ 梯形底座框架：稳定性的几何基石

底座框架呈现等腰梯形或直角梯形。其较宽的底边（下底）平贴地面，提供了较大的接触面积和支撑跨度，这直接增大了抵抗侧向倾覆的力臂。两侧的腰杆并非垂直，而是呈一定倾角向上延伸，这带来了两个好处：一是形成了天然的支撑斜面，将上部载荷的一部分分解为指向框架内侧的水平分力，使结构在受力时具有自紧趋势；二是梯形上底宽度小于下底，在保证顶部承载必要宽度的前提下，节约了材料，减轻了自重。这种结构类似于古代拱桥的桥墩，底部宽大以稳固地基，上部收窄以承接荷载。

02 ▣ 高度调节机构：适应性的机械接口

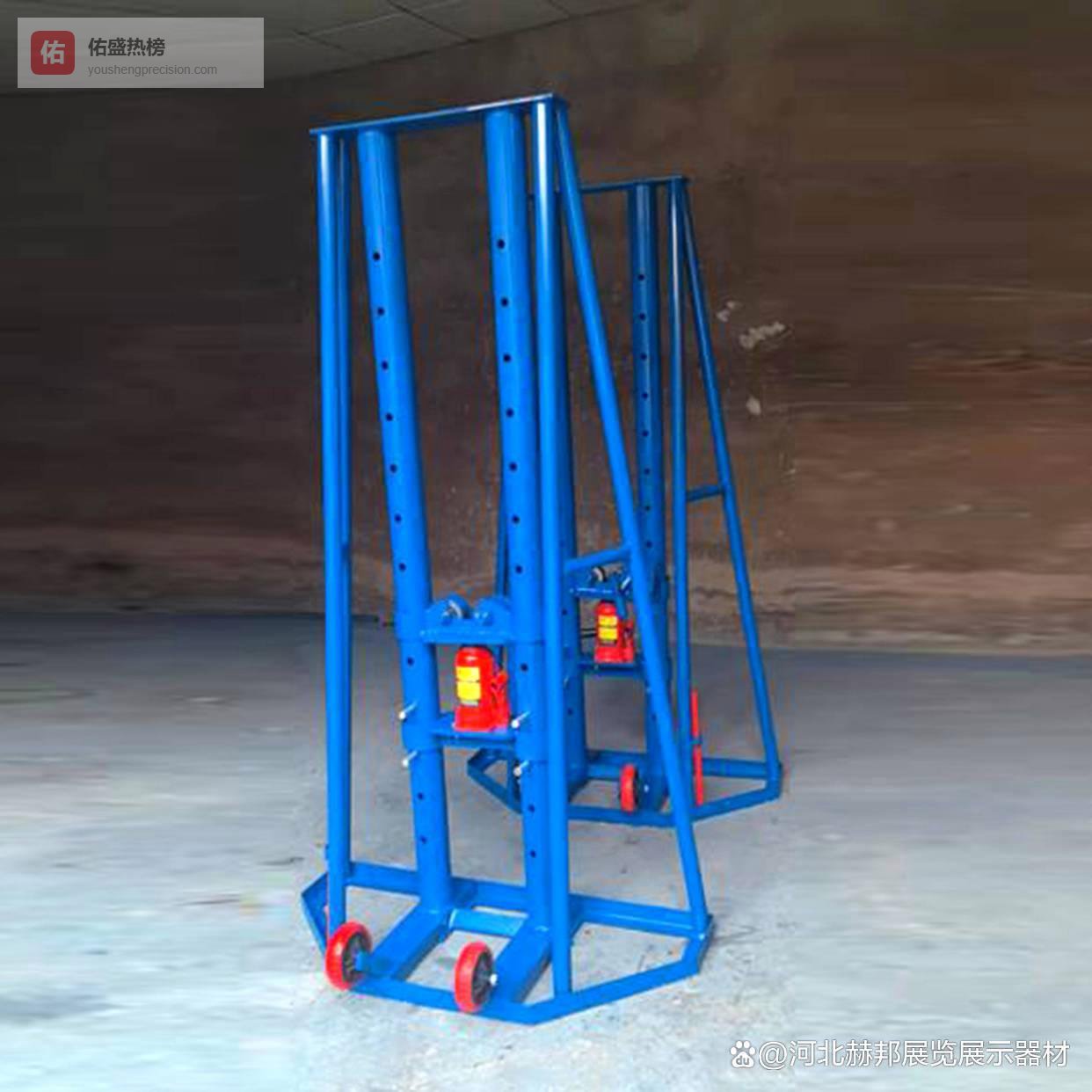

放线架需要适应不同直径、不同轴孔高度的线缆盘。梯形框架的斜边或内侧，通常集成有高度调节机构，如插销孔位、螺旋顶升装置或液压缸。这些机构的关键在于其支点与力臂的设置与梯形框架的受力轴线重合或平行。调节时，作用力沿梯形结构的传力路径清晰，避免产生额外的扭曲力矩。例如，通过对称的插销孔位调节支撑横梁高度时，梯形框架两侧斜杆承受的依然是沿杆件方向的压力或拉力，而非弯矩，这有利于保持结构稳定。

03 ▣ 盘轴承载系统：旋转功能的实现核心

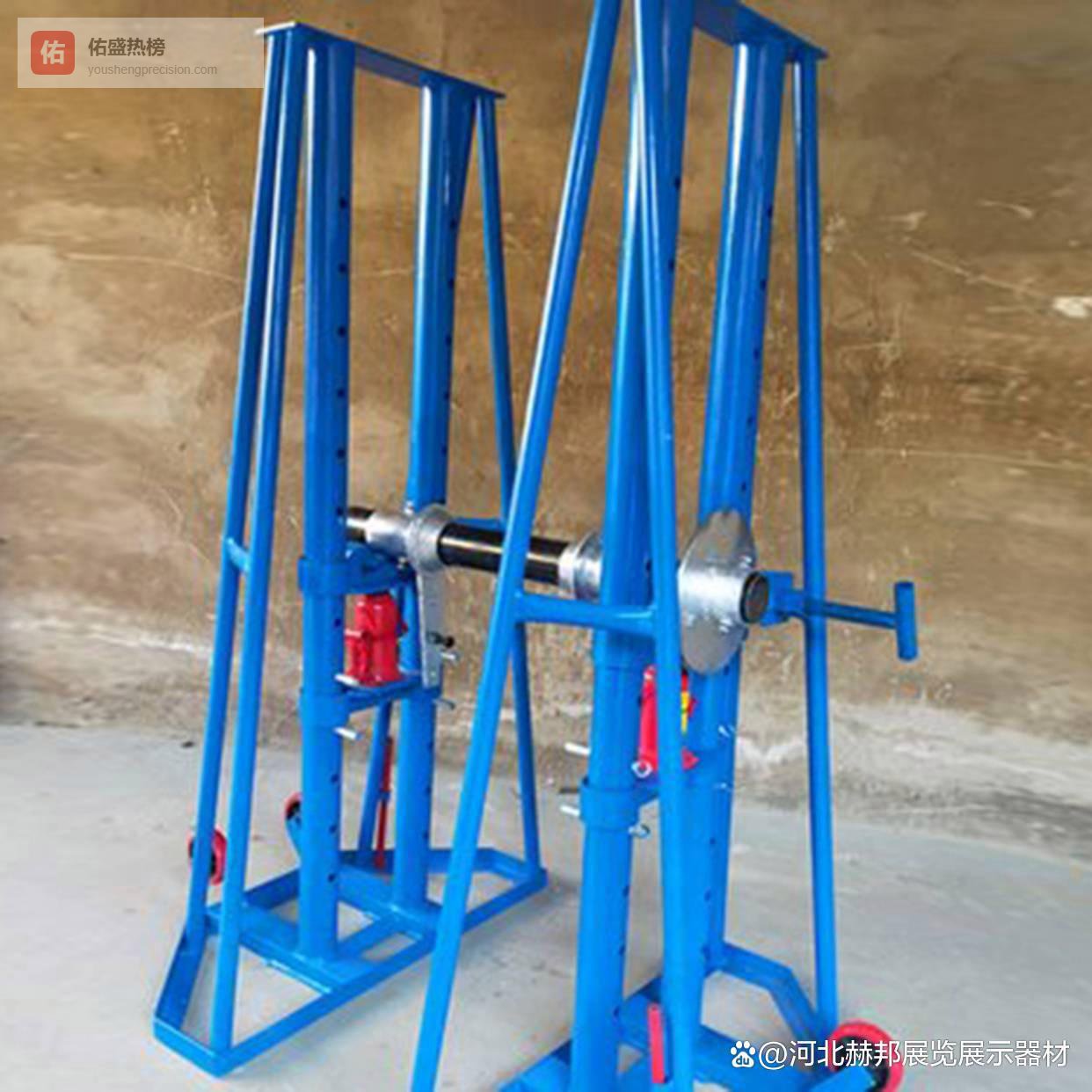

这是与线缆盘直接接触的部分，通常由可拆卸的承载轴、轴承或滑动衬套组成。该系统的设计要点在于，如何将线缆盘旋转产生的动态载荷，平稳地传递到静态的梯形底座上。承载轴的两端坐落在梯形框架顶部的调节机构上，其轴线方向与梯形框架的对称轴垂直。当盘体转动时，梯形框架通过其宽大的底部，将动态波动吸收并分散至地面，确保作业过程无显著晃动。

03推演：从原理到场景的效能分析

基于上述模块化拆解，可以逻辑推演出该设计在不同实用场景中的价值，其价值体现在对具体作业难题的针对性解决上。

首先是在复杂地面条件下的适应性。在野外或施工现场，地面往往不平整。梯形结构因其底部较宽，对地面局部凹凸的容忍度相对较高。即使某个支撑点略有悬空，宽底边也能通过结构自身的刚度将载荷重新分配到其他接触点，相比窄底支撑，其发生倾覆的风险概率有所降低。

其次是对大张力放线作业的稳定性支持。当采用机械牵引进行高速或大张力放线时，线缆对盘体产生持续的切向拉力，形成使整个支架向前倾覆的力矩。梯形框架的前后支撑杆（特别是当设计为直角梯形时，其一条腰杆更接近垂直）与地面构成了一个抗前倾的三角形或梯形区域，这个区域的面积和形状直接决定了稳定性。通过计算和设计，可以使支架的重心投影和抗倾覆支点位于一个合理的范围内，有效抵消牵引力矩。

再者是运输与部署的效率考量。梯形结构在未装载线缆盘时，往往可以设计成可折叠或部分拆卸的形式。其几何形状使得构件在收纳时能够紧凑排列，减少占用空间。由于主要受力构件（斜杆、横撑）的尺寸和连接方式基于清晰的力学模型设计，在现场重新组装时，能够快速恢复其设计承载能力，保障了使用的便捷性与可靠性。

04对比：辨识梯形设计的特有边界

理解一种设计的价值，有时需要通过对比其应用边界来实现。梯形放线架并非适用于所有线缆作业场景，其设计优势在特定条件下才最为显著。

与简易三角支架相比，梯形架在承载超大重量、大直径线缆盘时，稳定性优势明显。三角支架虽然结构简单，但其抵抗侧向力的能力较弱，且调节范围通常有限。梯形架通过增加底边宽度和形成封闭的框架结构，整体刚度和稳定性提升。

与大型平板拖车式放线装置相比，梯形放线架又显得轻便和灵活。后者虽然承载能力极强，但往往需要重型车辆牵引，成本高，且对作业场地有较高要求。梯形放线架则适用于更多需要机动部署、中等载荷的作业场合，在成本、灵活性与稳定性之间取得了平衡。

其设计原理的独特之处，在于它精准定位了“中等规模、野外环境、需较高稳定性”这一系列作业需求，并通过梯形这一几何形态及其衍生的模块化设计，给出了一个均衡的工程解决方案。

05结论：作为工程解决方案的实质

综合以上分析，宁夏梯形放线架的实质，是一个针对特定力学问题与环境约束的工程解决方案的物化体现。其独特之处并非使用了多么高深的技术，而在于将基础的力学原理（稳定性、力分解、力矩平衡）通过梯形几何框架这一载体，进行了合理且高效的应用集成。

它的实用价值可以归结为三点：一是通过几何设计实现了静态与动态负载下的固有稳定性增强；二是通过模块化设计兼顾了结构强度与现场适应性（如高度调节、地面适应性）；三是在制造成本、使用效能及部署灵活性之间达到了一个适用于广泛中等负荷作业场景的优化平衡点。这种设计思路表明，在工程器械领域，针对明确的操作痛点，通过结构形态的巧妙构思和基础机械原理的可靠应用，往往能创造出实用价值突出的工具，其价值根植于对物理规律的遵从和对作业需求的深刻理解，而非外观或概念的标新立异。
