在城市建设中，桥梁、道路、大型建筑等混凝土结构并非一个完全刚性的整体。它们会因温度变化、混凝土收缩、荷载作用等因素产生微小的位移。如果不为这种位移预留空间，结构内部就会产生巨大的应力，导致混凝土开裂或损坏。伸缩缝就是为了有序引导和容纳这种位移而设置的关键构造。在众多伸缩缝类型中，卡锁式伸缩缝因其独特的力学性能和耐久性，在广州地区的市政与建筑工程中得到了广泛应用。

销售金属制品，五金交电建辅建材

立即拨打

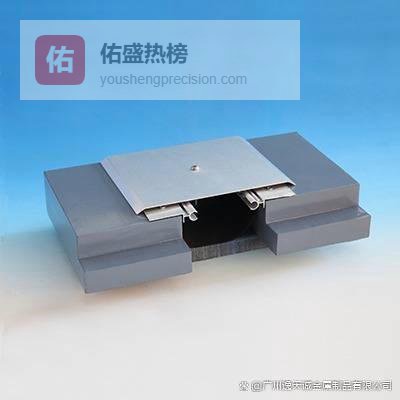

所谓卡锁伸缩缝，其核心设计理念在于“卡”与“锁”。它通过精密的异型钢构件相互咬合，将来自桥面或路面的荷载有效地传递到下部结构，同时允许其纵向自由伸缩。这种设计不仅保证了行车的平顺性，也大大提高了伸缩装置本身的抗冲击和抗疲劳能力，非常适合交通繁忙、环境温湿度变化显著的广州地区。

一套完整的广州市卡锁伸缩缝图集做法，通常包含以下几个关键部分：

1.设计选型与前期准备

这是工程的高质量步，至关重要。设计人员需要根据工程所在地的具体条件进行计算和选择。主要考虑因素包括：

*位移量：这是选择伸缩缝型号的首要依据。需要计算由温度变化、混凝土收缩徐变、荷载等引起的总位移量，并预留一定的安全余量。广州地区年温差相对北方较小，但夏季高温和瞬时暴雨带来的热胀冷缩效应仍需精确计算。

*荷载等级：根据道路或桥梁的设计荷载（如公路等级、车流量）选择相应承载能力的伸缩缝型号。

*槽口预留：在梁端或板端浇筑混凝土时，多元化严格按照图纸尺寸预留安装槽口。槽口的尺寸、深度、预埋钢筋的位置和间距都多元化准确无误，这是后续安装质量的基础。图集中会提供详细的槽口预留大样图。

2.材料与构件

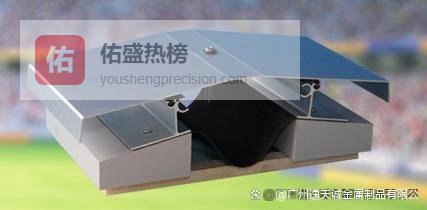

卡锁伸缩缝通常由工厂标准化生产，现场组装安装。主要构件包括：

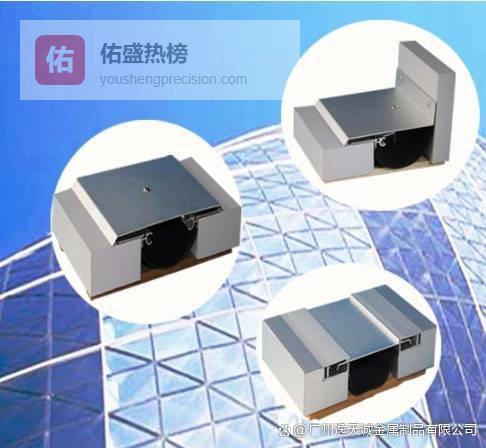

*边梁与中梁：采用高强度耐候钢材轧制而成的异型钢，是直接承受车轮荷载和实现伸缩功能的主体。其断面形状经过特殊设计，以实现相互卡锁。

*密封橡胶带：安装在钢梁之间或之下，用于防止杂物、雨水落入缝内，保护下部支座和梁体。橡胶带需具备良好的弹性、耐老化、抗撕裂性能，以适应广州潮湿多雨的气候。

*锚固系统：包括预埋钢筋、锚固板、螺旋钢筋等。其作用是将伸缩缝装置牢固地锚固在混凝土结构中，是整个系统安全受力的保证。

*支承与位移控制系统：一些复杂的卡锁缝内部设有支承横梁或控制弹簧，用于均匀分布荷载和控制伸缩的同步性。

3.现场安装工艺流程

安装质量直接决定伸缩缝的使用寿命和效果。标准化的安装流程通常按以下步骤进行：

*槽口清理与修整：安装前，彻底清除预留槽内的杂物、松动混凝土，并对不符合要求的预埋钢筋进行矫正或补植。

*装置就位与临时固定：将组装好的伸缩缝装置吊装入槽，调整其中心线与桥梁伸缩缝中心线对齐，顶面标高与路面设计标高一致。然后用临时支撑架将其固定。

*焊接锚固：这是最关键的一步。将伸缩缝装置的锚固件与槽内的预埋钢筋逐一牢固焊接，确保所有焊缝饱满、连续，满足图集规定的焊接长度和强度要求。焊接应采取分段、间隔作业，以减少钢梁因受热产生的变形。

*安装密封橡胶带：在浇筑混凝土前或后，依据设计将橡胶带嵌入指定的卡槽内，确保其平整、无扭曲。

*浇筑混凝土：在槽口内浇筑高强度、早强、无收缩的混凝土（通常为C50以上钢纤维混凝土）。混凝土多元化振捣密实，尤其是锚固区域周围。浇筑后及时抹面，其顶面应略低于装置钢梁顶面，最终经磨平后与路面知名衔接。

*养护与开放交通：混凝土浇筑后需进行充分保湿养护，待其强度达到设计要求后方可开放交通。

在理解和应用这套做法时，常常会遇到一些疑问，下面以自问自答的形式进行说明：

问：为什么广州的工程特别强调卡锁式伸缩缝的防排水性能？

答：广州地处亚热带，年降水量大，空气潮湿。如果伸缩缝密封不严，雨水会沿着缝隙渗入梁端、支座甚至墩台，导致钢筋锈蚀、混凝土剥落、支座老化，严重影响结构安全和使用寿命。在图集做法中，对橡胶密封带的材质、安装工艺以及混凝土与钢梁接合处的防渗处理都有非常细致和严格的规定。

问：安装后不久，伸缩缝两侧混凝土出现细小裂缝怎么办？

答：这通常被称为“啃边”现象，是常见的质量问题。主要原因可能是预留槽口清理不彻底、新旧混凝土结合面处理不当、浇筑的混凝土收缩过大或养护不足。图集做法中会强调对槽口旧混凝土界面进行凿毛、清洗、涂刷界面剂等处理，并要求使用补偿收缩混凝土，加强早期养护，以尽可能避免此类问题。

问：卡锁伸缩缝在使用中发出异响是什么原因？

答：异响可能源于几个方面：一是装置内部落入石子等硬物，在车辆碾压下产生撞击声；二是构件之间的相对滑动因润滑不足或磨损而产生摩擦声；三是锚固松动导致局部构件振动发声。定期维护清理缝内杂物，检查构件紧固状态和橡胶条完整性，是消除异响、维持正常功能的重要措施。

问：如何判断一条伸缩缝是否需要维修或更换？

答：当出现以下明显病害时，就需要专业评估并考虑维修或更换：钢梁严重扭曲或断裂；橡胶密封带老化、破损、脱落，完全失去防水功能；车辆通过时跳动感明显，行车不平顺；锚固混凝土大面积开裂、破碎，导致整个装置松动；伸缩缝的伸缩量已无法满足实际位移需求，导致梁体或路面受压损坏。

广州市卡锁伸缩缝的图集做法，是一套融合了结构力学、材料科学和施工工艺的详细指南。它从设计源头到施工验收，为保障城市基础设施伸缩缝部位的安全、耐久与平顺运行提供了标准化依据。严格遵循这些做法，对于提升广州地区桥梁道路的整体建设质量和使用寿命具有重要意义。对于普通市民而言，一条平整、安静、无跳车的伸缩缝，正是这些严谨技术与精细施工在细节处的体现。
